關于筆記本電腦怎么外接顯卡的問題解答

　　一、外接前準備：

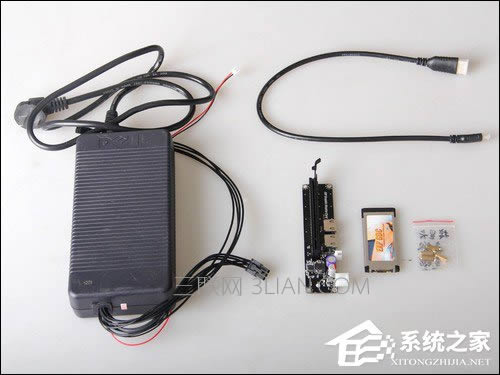

　　下面就是你購買整套EXP GDC設備后的一些配件，從左到右，200W的外設電源用于給顯卡供電，會有一個外接的6Pin供電，用來給顯卡外接供電。一個EXP GDC設備，連接筆記本的expresscard接口，另一面的接口是mini hdmi。一個EXP GDC主板用來連接外置顯卡。一根HDMI線，兩邊分辨為HDMI和mini HDMI標準的接口。當然你還需要一塊給力的顯卡，本次測試采用的是微星的GTX650Ti Boost版。

　　1、首先，給EXP GDC主板安裝4個固定螺絲，安裝好后，在插接好外置顯卡后能夠更穩定的放置。

　　EXP GDC主板

　　2、四個螺絲支柱比較容易安裝，不用螺絲刀直接用手擰就行。

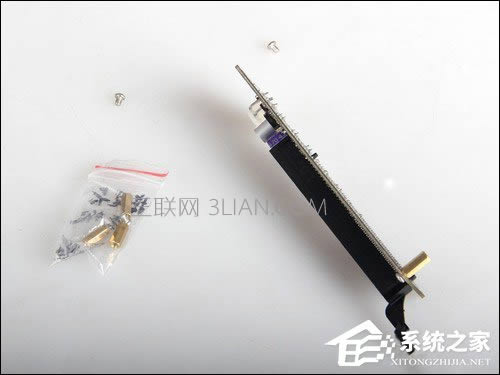

　　EXP GDC主板安裝螺絲

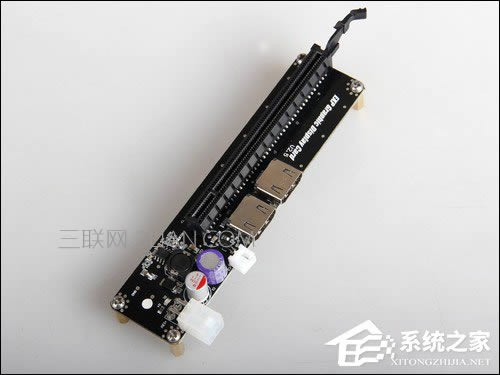

　　安裝好4個螺絲支柱的EXP GDC主板，可以看到上面清晰的寫著，筆者手里這款設備是V2.5版本。來個細節看看做工，對于價格不高的一款產品來說，從電阻、電容的焊接，可以看到雖然沒法很一些大廠相媲美，但是也相當不錯了!

　　擋板特寫

　　這個PCI-E插槽就是用來連接臺機顯卡的!主板上帶了兩個mini HDMI接口，也就這款設備雙路數據連接，筆者本次只測試了單獨連接Expresscard接口，有興趣的網友可以試試再加上mini PCI-E接口的雙路連接性能表現。

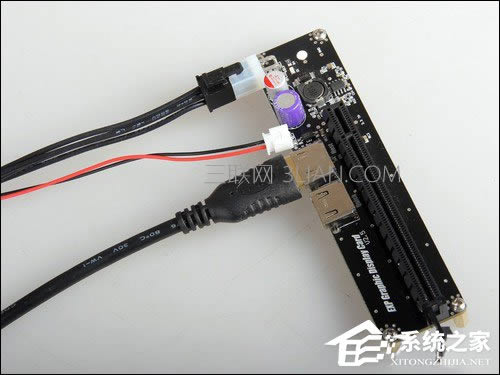

　　已經連接好

　　3、將電源的4pin接口連接到主板上，從上到下依次是，4Pin電源接口，雙路電源線，mini HDMI。

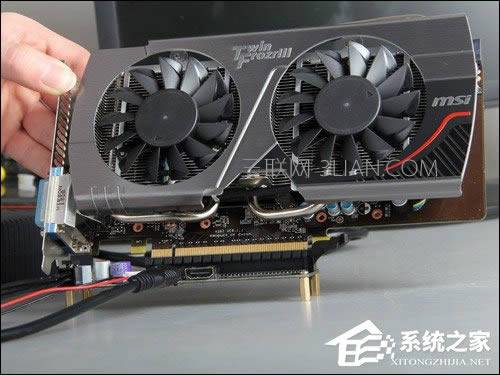

　　轉上顯卡

　　4、下面就可以把你的大家伙，外置顯卡插在EXP GDC的主板上啦!注意對齊，猛烈的插進去就行，來一張顯卡背面的照片，相對來說微星這樣的大廠，這做工就更上一個檔次啊!

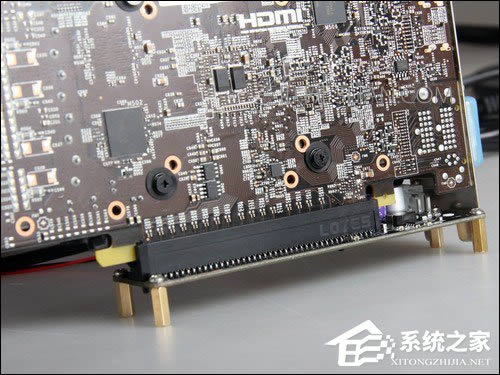

　　背面特寫

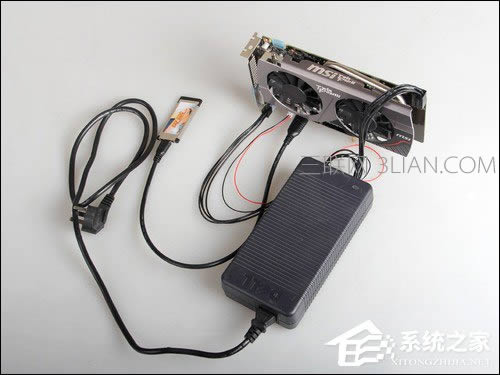

　　走起來一張連接好的全貌吧，電源，Expresscard卡，顯卡，主板，電源略大，相信以后的版本應該會有改進吧。

　　組裝完成

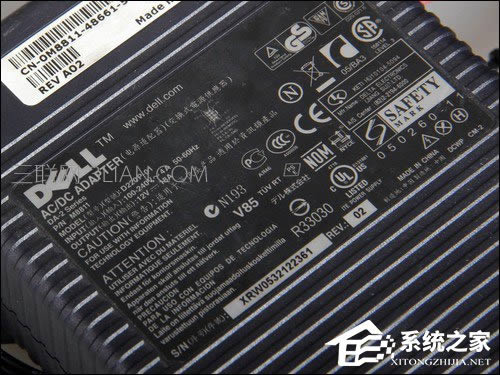

　　5、這么大一塊電源到底有多大的功率呢，可以看到輸出功率是12V 18A，算下來應該是216W，這應該足夠咱們外接的顯卡供電了!

　　用了一個dell的216W電源

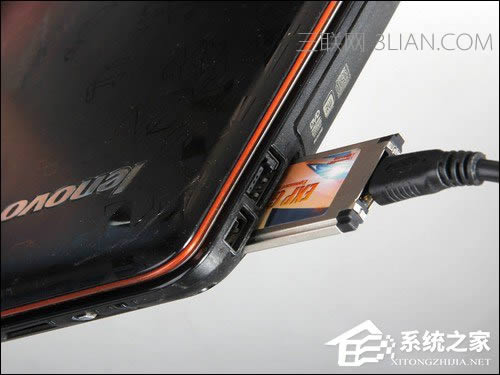

　　連接Expresscard

　　說了許久還沒說，到底咱們的Expresscard接口在那里，本次測試筆記本，用筆者自己的Y460為例，在機身右側的E-sata接口下面，就是Expresscard接口啦!另外EXP GDC設備還支持mini PCI-E，有很多機器都內置這個接口，也有一些是空閑位。各位要和mSATA接口區分開哦。對了，如果不用無線網卡的話，可以把它拆下來，因為一般無線網卡都是mini PCI-E接口。
