 　　隨著IT技術的不斷發展、進步，產品的更新?lián)Q代，被淘汰的筆記本變得越來越多。然而我們是否能夠?qū)�這些已經過時的筆記本加以利用呢?答案是肯定的。今天教大家充分利用廢舊筆記本的液晶屏，使之能夠發揮“余光”。但前提是這些被拆卸下來的液晶屏必許是好的(TMDS的液晶屏不可以組裝)。

　　第一步：準備材料

　　所需材料：拆卸的筆記本液晶屏一塊(液晶屏的型號一般在它的背面，拆卸下來的時候在外面很明顯的，你只需記下型號，在買套件的時候只需把型號說與店家即可)，改裝套件(包括外殼，高壓板，驅動信號板，電源適配器)，燒錄器(刷寫程序的硬件工具)，并口線一條(一公頭一母頭)，USB供電轉接線一條(給燒錄器供電用的)。

　　第二步：為信號驅動板寫相應的驅動(俗稱：刷屏)

　　這里需要注意的是每一塊液晶屏生產出來的時候都有相應的型號，而每一種型號都有相應的驅動程序。只需根據液晶屏的型號和驅動信號板判斷出液晶屏需要哪個驅動，再把相應的驅動寫入信號板中即可。信號板型號的判斷方法：看芯片。

　　確定驅動的方法：比如拿本文中的LG LP133X7(A2)為例，分辨率是1024*768的，就找1024*768的程序，然后，再量屏的接口定義，每組信號之間的電阻是100歐左右，一共有4組，這就是單6的，你在找si6l的程序，也就是單6，這就基本上可以確定幾個程序了。然后寫進去試一下就行了，不行就換。本例液晶屏的驅動名稱為：RTD2025L_PNL_L141X1_LP141X3_B133XN03_tx31d70vc1cab_SI6L_XGA_NA_5key.hex

　　下面正式開始：

　　首先連接線路：分別把并口線、顯示器的VGA插口、USB供電接口插入燒錄器。并口線另一頭插在電腦的打印機接口(前提是電腦必須有這個這個打印機接口，曾經嘗試用轉接線，但是都不能成功)，USB插在電腦的USB接口上來給燒錄器供電。如圖所示：

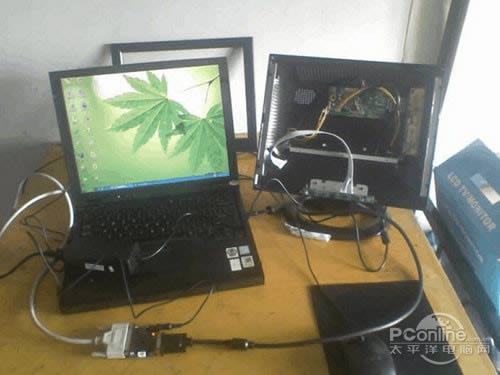

　　連接的整體效果圖

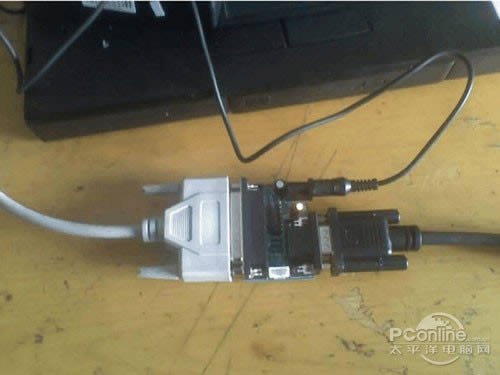

　　燒錄器連接的近照

　　圖中有紅點的那個就是燒錄器的電源指示燈。首先，必須安裝一個協議：PORT95NT.exe，就好比是TCP/IP協議。

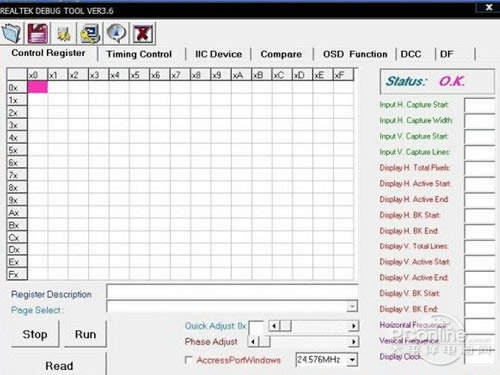

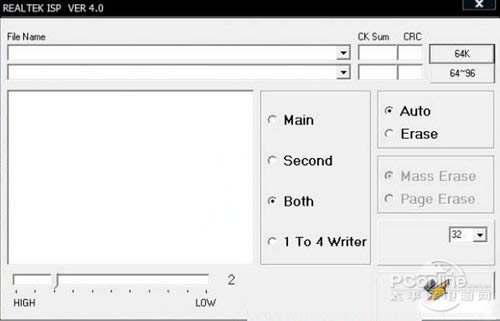

　　其次，運行升級安裝工具：RTDTool。如圖所示界面：

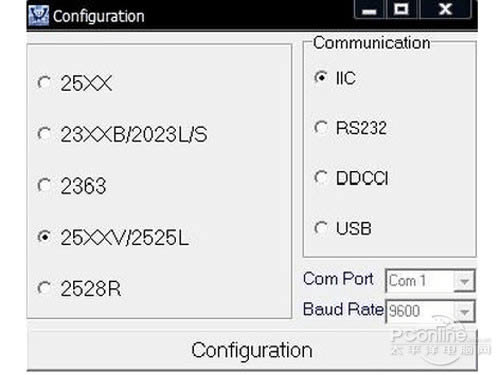

　　點擊configuration出現如下畫面，這一步必須做，不然任憑你怎么刷都不會成功的。

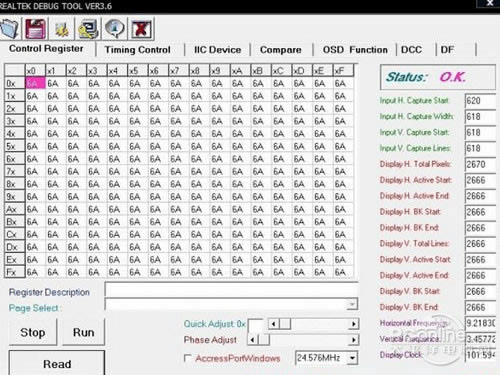

　　選擇Read出現如下畫面

　　(提示：在升級過程中必須進行這一步，否則刷寫會失敗)。

　　關閉此窗口，點擊、RTD2120ISP

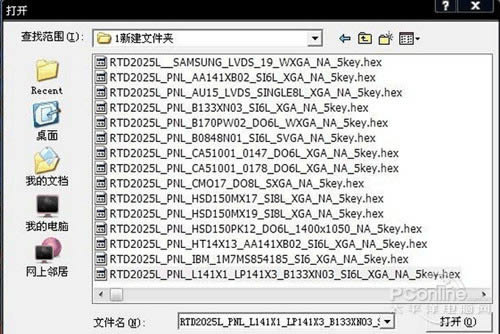

　　為液晶屏選擇相應的驅動。

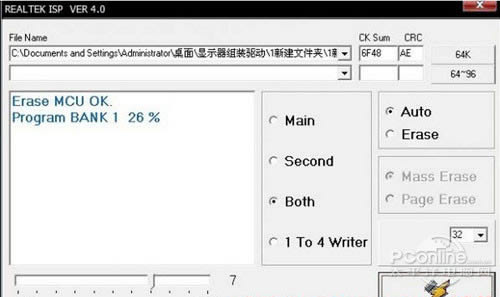

　　開始燒錄

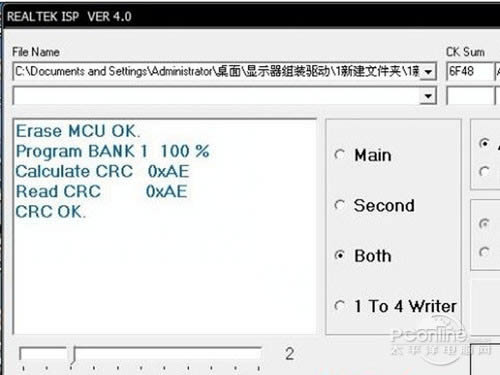

　　燒錄完成

　　第三步：安裝液晶屏

　　此時把液晶屏的信號線和高壓供電線接入刷好的信號板中，并關閉電腦，把此顯示器的VGA插頭插入筆記本的VGA接口后開機。

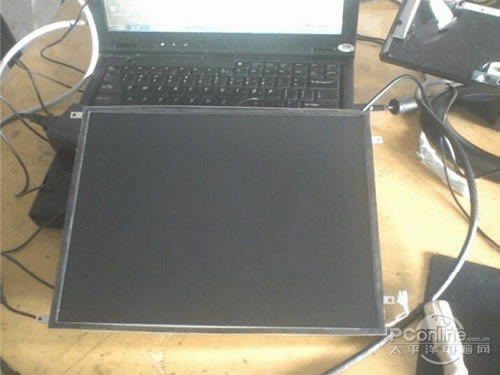

　　拆下來的筆記本液晶屏

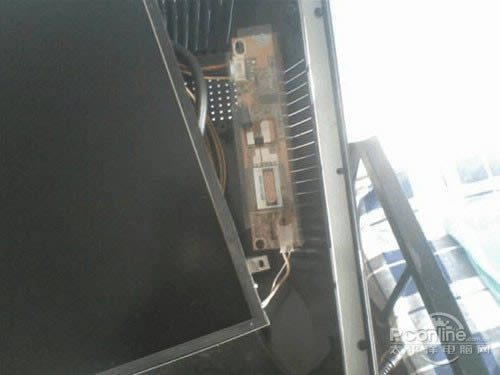

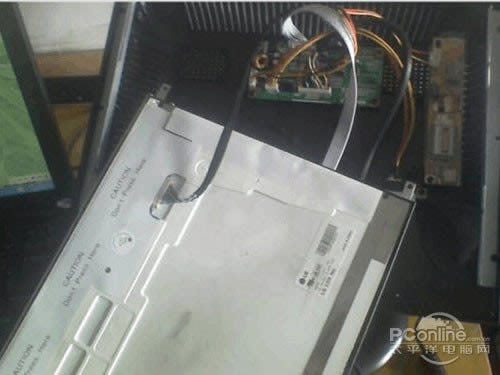

　　連線(連線之前切記切斷供電)

　　突然發現這個線太短了，在安裝的時候不能安裝，一次自己給弄斷接了一些上去。

　　第四步：測試是否能正常使用。

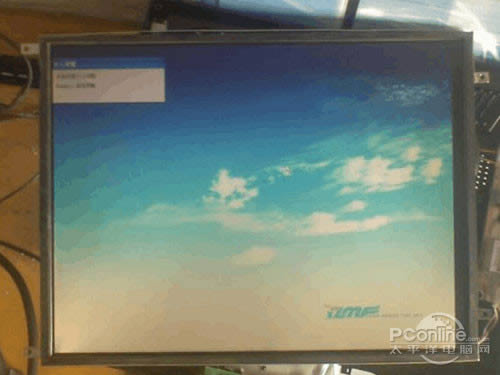

　　如圖所示，顯示器已經點亮。正在WINDOWS的滾動條。

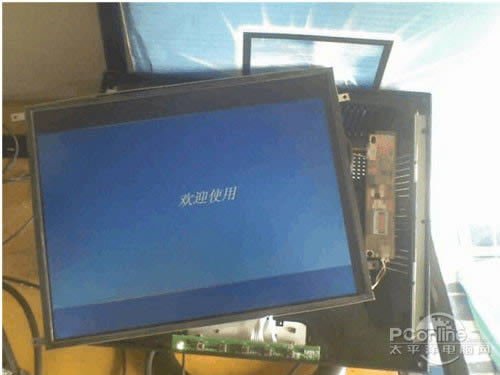

　　進入歡迎使用界面。

　　調試界面。

　　調試完成。

　　第五步：切斷電源，安裝好液晶屏，并且上好卡口，蓋上外殼并上好各個螺絲，接上主機開機測試。
