    作為筆記本電腦內部的發熱大戶，獨立顯卡在散熱效果不佳的情況下出現故障甚至損壞的情況并不罕見，此時除了拿到廠商的售后部門或者第三方維修站進行修理之外，你還可以選擇另外一種方式：自己動手。

    從筆記本電腦散熱系統的設計就不難看出（只有處理器和顯卡采用了熱管散熱方式），處理器和顯卡是筆記本電腦內部最需要加強散熱的配件。但部分機型出于設計方面的原因，在散熱特別是獨立顯卡的散熱方面有所欠缺，從而導致顯卡芯片出現問題，其中有芯片直接損壞的情況，也有不少顯卡是由于BGA封裝核心的底部錫球脫焊而造成花屏或者黑屏現象。

    一般來說，碰到這樣的涉及到芯片級維修的操作，只能交由專業的售后部門或者維修店進行。但很多顯卡問題都是在過保后才出現，如果按常規思路去各個廠商售后部門進行維修，一般情況下都是更換主板，需要花費1000元～2000元不等，價格不菲。如果去第三方維修店，可以選擇比較便宜的維修方式，例如做芯片的BGA維修，一般需要花費300元～500元。雖然這種方式便宜很多，但是維修店往往只提供一個月的保修期限，并且可靠度依據維修人員的技術水平而定，過一兩個月后再出現同樣的問題并不是沒有可能。

    那么，還有沒有其它的解決方案呢？答案是肯定的，那就是自己動手維修顯卡。現在的筆記本電腦主板，自檢功能比以前強大得多，短路了一般都會阻止通電，而且顯卡芯片的封裝更好了，所以不必過于擔心操作失誤造成短路或者受熱擊穿。同時由于要符合RoHS規范，2006年后大多數筆記本電腦的主板都用的是高熔點的無鉛焊錫，所以，我們可以取巧用低熔點的有鉛焊錫，就更容易在不損壞主板的情況下焊接成功。因此只要有一定的動手能力，搞清楚顯卡故障的原因，再配合一套合用的工具，就可以完成芯片級維修。雖然沒有專業芯片級維修站那里方便快捷、安全可靠，但是如果嚴格依據科學原理并結合實際情況總結出合適的方法，用廉價的工具達到專業芯片級維修站維修的效果也絕非癡人說夢。

    動手前的理論準備

    我們首先要弄清楚什么是BGA。BGA（Ball Grid Array）即球狀引腳柵格陣列封裝技術，可以說是目前筆記本電腦上CPU、主板南/北橋芯片等高密度、高性能、多引腳封裝的最佳選擇。由于在封裝的底部，引腳都成球狀并排列成一個類似于格子的圖案，由此命名為BGA。

    BGA封裝具有以下特點：

    1.I/O引腳數雖然增多，但引腳之間的距離遠大于QFP封裝方式，提高了成品率；
    2.雖然BGA的功耗增加，但由于采用的是可控塌陷芯片法焊接，從而可以改善電熱性能；
    3.信號傳輸延遲小，適應頻率大大提高；
    4.組裝可用共面焊接，可靠性大大提高。

    常見的BGA返修出現的問題：

    1.焊接溫度不正確，過低會虛焊，過高會連焊、短路甚至燒壞IC、芯片等重要原件；
    2.焊接溫度的曲線不正確，容易發生虛焊，錫球變脆等導致長期可靠性不高的結果；
    3.熱風焊接的話，有可能會損壞主板周圍的元件，導致故障面擴大；
    4.主板上的微小電容電阻等元件受熱脫落，導致主板電路不完整故障面擴大。

    BGA封裝為芯片設計的小型化作出了突出的貢獻，但是這種封裝方式也為更換芯片帶來了難度。因?yàn)樾酒�是直接用錫球焊接在PCB板上，不能插拔，而且由于引腳在芯片底部，因此不能直接焊接，也不容易檢查是否焊接成功。大型的BGA返修基地，用的都是價值幾萬元甚至幾十萬元的大型設備，普通用戶采用當然不現實，筆者要介紹的是一種更簡單易操作的方法：用熱風槍。不過在此之前，我們有必要先了解錫球焊接的相關知識。（感興趣的朋友不妨參考專業資料《回流焊曲線講解》，了解一下大型BGA返修臺的工作原理，對我們手動BGA很有參考意義。）

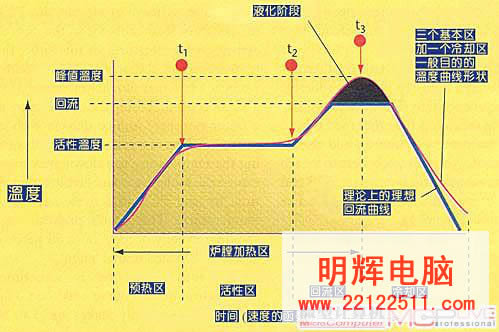

    理想的曲線（圖1）由四個區間組成，前面三個加熱、最后一個冷卻，大多數錫膏都能用四個基本溫區成功回流：

    預熱區：也叫斜坡區，用來將PCB的溫度從周圍環境溫度提升到所須的活性溫度。在該區，溫度以不超過每秒2℃～5℃速度連續上升，溫度升得太快會引起某些缺陷，如陶瓷電容的細微裂紋，而溫度上升太慢，錫膏會感溫過度，沒有足夠的時間使PCB達到活性溫度。預熱區一般占整個加熱通道長度的25%～33%。

    活性區：即干燥或浸濕區，這個區一般占加熱通道的33%～50%，有兩個功用，一是讓PCB在相對穩定的溫度下感溫，允許不同質量的元件在溫度上同質，減少它們的相對溫差。二是允許助焊劑活性化，揮發性的物質從錫膏中揮發。一般普遍的活性溫度范圍是120℃～150℃。

    回流區：也叫做峰值區或最后升溫區。這個區的作用是將PCB裝配的溫度從活性溫度提高到所推薦的峰值溫度。活性溫度總是比合金的熔點溫度低一點，而峰值溫度總是在熔點上。典型的峰值溫度范圍是205℃～230°C，這個區的溫度設定太高會使其溫升速率超過每秒2℃～5℃，或高于推薦的溫度，可能由此引起PCB的過分卷曲、脫層或燒損，并損害元件的完整性。

    冷卻區：理想的冷卻區曲線應該是和回流區曲線成鏡像關系（函數曲線成對稱關系）。越是靠近這種鏡像關系，焊點達到固態的結構越緊密，得到焊接點的質量越高，結合完整性越好。

    一般來說，錫球（錫膏）回流焊接分為五個階段：

    1.首先，用于達到所需粘度和絲印性能的溶劑開始蒸發，此時溫度上升必須慢（大約每秒3℃），以限制沸騰和飛濺，并防止形成小錫珠。另外，一些元部件對內部應力比較敏感，如果元件外部溫度上升太快，會造成斷裂；
    2.助焊劑活躍，化學清洗行動開始，水溶性助焊劑和免洗型助焊劑都會發生同樣的清洗行動，只不過溫度稍微不同，其作用在于將金屬氧化物和某些污染物從即將結合的金屬和焊錫顆粒上清除；
    3.溫度繼續上升，焊錫顆粒首先單獨熔化，并開始液化和表面吸錫的“燈草”過程，在所有可能的表面上覆蓋，并開始形成錫焊點；
    4.這個階段最為重要，當單個的焊錫顆粒全部熔化后，結合一起形成液態錫，這時表面張力作用開始形成焊腳表面，如果元件引腳與PCB焊盤的間隙超過4mil（長度單位，1mil=0.0254mm），則極可能由于表面張力使引腳和焊盤分開，即造成錫點開路；
    5.冷卻階段，如果冷卻快，錫點強度會稍微大一點，但不可以太快而引起元件內部的溫度應力。

    從這五個階段的要求來看，在焊接錫球的時候，不僅要保證溫度正確，而且要使溫度的變化過程也正確。雖然DIY用戶基本沒有可編程控制的溫度輸出設備，但是，可以通過控制熱風槍的溫度或調整熱風槍和顯卡芯片的距離，來盡量滿足不斷變化的時間和溫度的需求。

   實際操作過程

    筆者手上有一臺出現花屏現象的SONY C22筆記本電腦，已經花費500元BGA返修一次，無奈兩個月后再次花屏，現象一模一樣，結論是再次脫焊。考慮到再花500元去返修不合算，而且由于本人親自觀看過簡單手動BGA的全過程，于是，花500多元買了相關設備和耗材，直接自己進行
BGA修理。

    準備的主要工具：

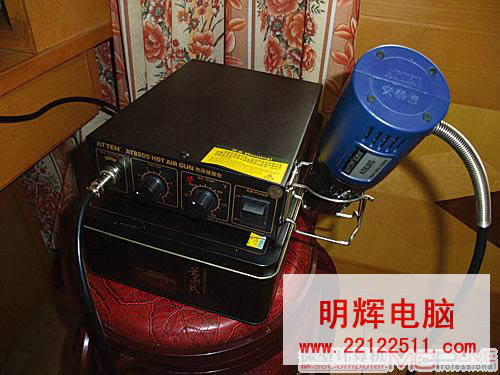

    1.國產安泰信8205大口徑熱風槍（圖2），柔和旋轉風；

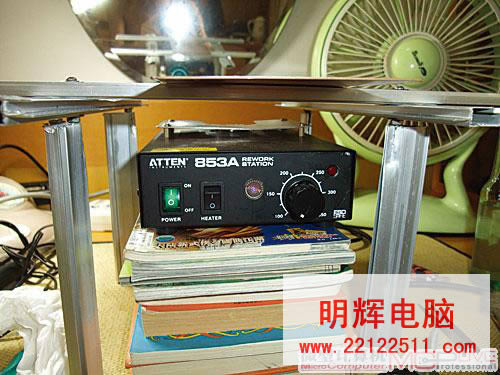

    2.國產安泰信853A小型熱風預熱臺（圖3）；

圖2

圖3

    準備的耗材和小工具：

    1.美國AMTECH助焊膏一管；
    2.品牌0.5MM高鉛錫球2.5萬粒小瓶裝一瓶；
    3.BEST精準鑷子一把；
    4.品牌銅絲吸錫帶一卷；
    5.茶色隔熱膠帶一卷；
    6.普通電烙鐵一只；
    7.海綿兩片；
    8.醫用酒精一瓶；
    9.松香若干；
    10.臺燈一個；
    11.自制鋁合金支撐架；
    12.訂購GO 7400-N-A3 BGA植球鋼網一片（不同型號的顯卡需要選用不同的鋼網）。

    Step1：做溫度采樣實驗

    我們采用物理實驗里經典的控制變量法，來收集必要的數據，為緊接著的實戰操作做準備。由于本人沒有高溫測溫設備，所以無法測量芯片的實際受熱溫度。那么，要精確的掌握溫度，在完成拆焊操作的前提下盡可能的保護脆弱的電子元件，只有采用控制變量法，記錄各個臨界情況下熱風設備的控制溫度來掌握實際溫度。這樣就可以在不知道芯片實際受熱溫度的情況下，用可精確量化的相對溫度來把握實際溫度，完成各個加熱操作。

    用熱風槍做溫度采樣實驗，以弄清楚在當前溫度、濕度的環境下：

    1.所選用錫球的熔點控制溫度是多少？
    2.錫球在顯卡芯片底部時，多少度剛好開始融化，多少度剛好完全熔化？
    3.焊錫膏的活性溫度是多少，沸點是多少？
    4.在顯卡芯片底部時焊錫膏的活性溫度是多少，沸點是多少？

    實驗過程：（此部分提到的所有量化的溫度均為當時熱風熱備上溫控旋鈕刻度上指示的溫度）

    1.采集錫球熔點控制溫度

    將少量錫球放在水平放置的1元硬幣上，用風槍加熱。風嘴離錫球3cm，風力調到3檔，溫度起始點為250℃，并用手緩慢的旋轉溫度控制旋鈕好讓溫度緩慢上升。同時用舊鑷子不斷試探錫球，看是否融化。根據筆者的經驗，到325℃時錫球變軟，350℃時，鄰近錫球熔解成一個大錫球。由此可知，325℃時錫球達到熔點。350℃時熔化充分。

    2.模擬BGA焊接時，錫球的控制溫度

    將錫球夾在廢舊芯片和銅片之間，熱風槍風力4檔，溫度300℃起步并慢慢上升。觀察熔化情況，當夾層突然變窄時，可知錫球已經熔化。記下這個溫度，標注為T1（此控制溫度用來取下顯卡芯片），筆者的測試結果是375℃。

    重做幾次實驗，并在銅片上涂上焊錫膏，每次重復實驗都把最高溫度提高10℃，冷卻后觀察是否焊接牢固，然后用熱風搶吹下已經焊接的芯片，觀察相鄰錫球是否連焊。找到一個最低的、焊接牢固同時錫球又不連焊的溫度，記為T2。筆者測得的焊接控制溫度為425℃。

    3.采集焊錫膏的控制溫度

    焊錫膏可以助焊，引導錫球焊接在正確的平面上，并攜帶熱量使受熱均勻，一定程度上也可以防止虛焊、漏焊。但是焊錫膏在到達沸點時，會冒氣泡，導致錫球移位，所以焊錫膏的控制溫度也要采集。

    在一片廢舊芯片和銅片之間，涂上一定量的焊錫膏，用熱風槍加熱并緩慢升溫。記錄完全融化并四處擴散的溫度和沸騰的溫度。記為T3和T4。筆者實測為275℃和450℃。這說明熱風槍的最高溫度不能接近450℃。

    4.做溫度控制曲線

圖4

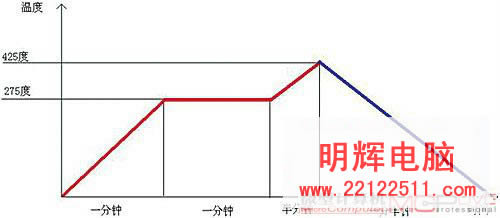

        結合以上實驗，繪制溫度曲線（圖4）。

    Step2：取下顯卡芯片

    1.首先要確保主板干燥，防止水氣在高溫下?lián)p壞主板

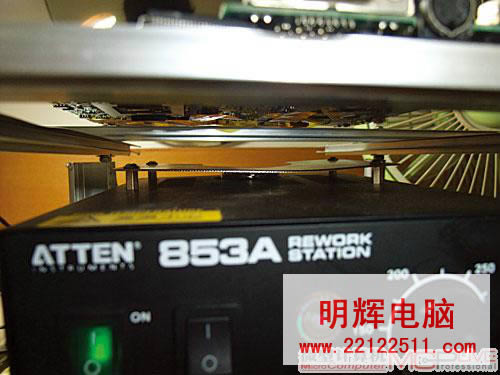

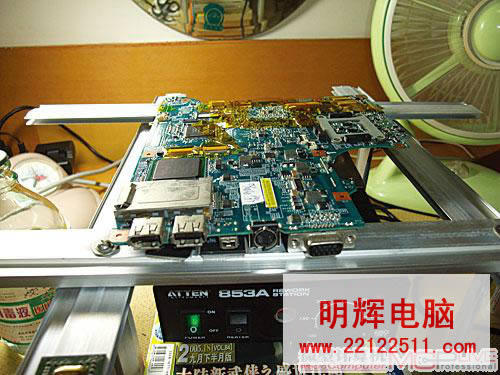

    把主板放在準備好的支架上，用書本墊高預熱臺，讓預熱臺風嘴正對顯卡正面，不開加熱，冷風吹半小時（圖5）。

圖5

    2.預熱主板，防止主板受熱變形

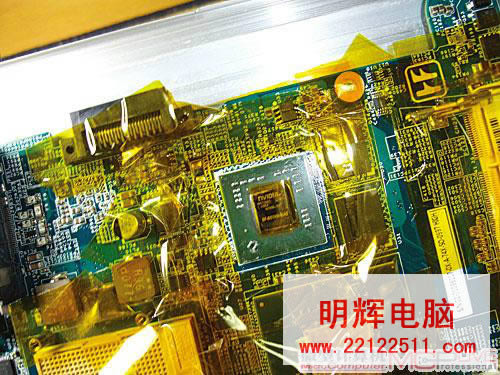

    先貼好隔熱用的茶色膠布，主板正反兩面都要貼，以保護顯存、顯卡芯片晶圓、電容、南北橋和各種塑料插口，并取下主板電池（圖6）。預熱臺調到100℃，并用風力4檔的風槍對整個主板掃風，進行低溫預熱，持續10分鐘（圖7）。

圖6

圖7

    3.參考溫度曲線，用熱風槍加熱顯卡

    顯卡正面朝上，預熱臺起始溫度100℃，熱風槍起始溫度100℃，風力4檔。準備好秒表，每秒鐘同步旋轉預熱臺和熱風槍的溫度控制旋鈕，模擬溫度控制曲線。預熱臺溫度達到250℃后保持不變，繼續提升熱風槍溫度，在275℃時維持一分鐘，并合理的移動風嘴，使顯卡芯片均勻受熱。

圖8

圖9

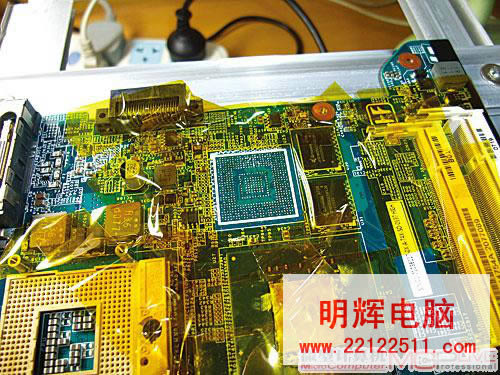

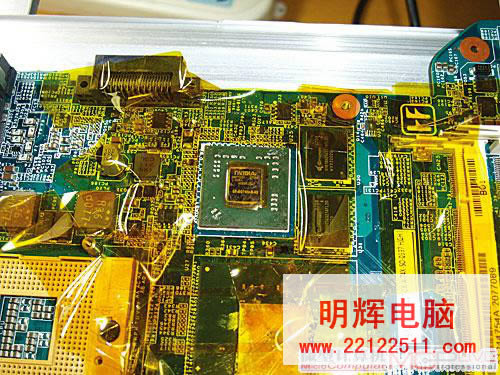

    然后在半分鐘內將熱風槍勻速調整到425℃，維持5秒鐘，用鋼絲輕輕推動顯卡芯片邊緣，感覺顯卡芯片可以移動時立即用鑷子將其夾起來，并放在安全的位置（圖8、圖9）。最后關閉所有加熱設備的加熱開關，用冷卻風冷卻主板。顯卡芯片自然冷卻5分鐘。

    Step3：顯卡的植球

    1.清潔顯卡芯片焊盤

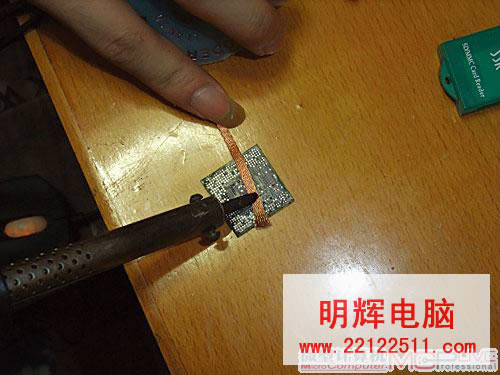

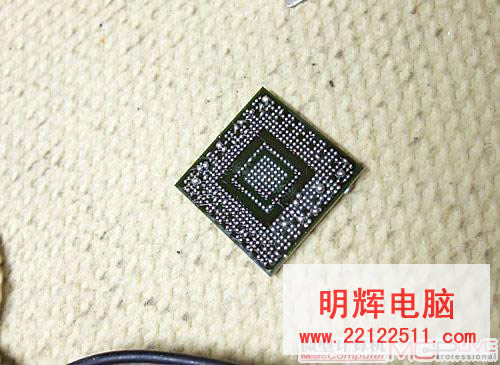

    目的很簡單，就是為高質量的植球和焊接做鋪墊。配合吸錫銅編織帶和電烙鐵，把顯卡焊盤上的殘余錫全部吸干凈。具體方法是，用熱的電烙鐵頭壓住吸錫帶，吸錫帶接觸焊盤的一面蘸一點助焊膏，在焊盤上來回慢慢移動，使舊錫球都被吸收在銅編織帶上（圖10），并不斷剪掉吸滿錫的吸錫帶保證吸錫的效率。要注意電烙鐵溫度合適，溫度過高會損壞卡芯片內部晶圓，溫度過低會讓吸錫帶粘在焊盤上，容易在用力過度的情況下導致焊盤永久損壞。

圖10

圖11

    重復若干次，直到殘錫全部被除去，并用數碼相機拍照放大，檢查是否全部吸干凈。最后用酒精加海綿清洗焊盤幾次，使表面的助焊劑被完全清洗干凈（圖11）。

    2.清潔主板焊盤

    方法同上，只是要更加注意電烙鐵不要在焊板上停留過久，也不要誤觸到其他元件。

    3.干燥顯卡和主板焊板，清潔植球鋼網

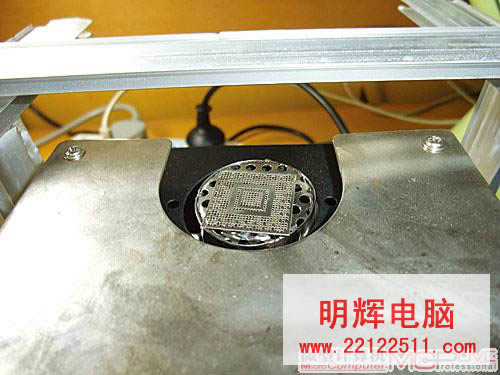

    用預熱臺出風口對準剛剛清潔過的顯卡和主板焊盤，不開加熱，冷風干燥半小時。這是保證植球時不發生水汽炸裂的關鍵（圖12）。最后用酒精浸泡植球鋼網5分鐘，并用預熱臺冷風干燥（圖13）。

圖12

圖13

    4.正式植球

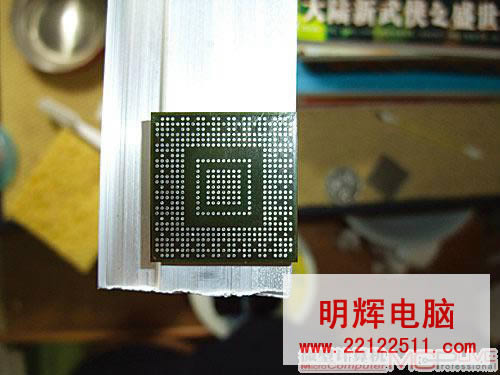

    在顯卡焊盤上用刷子涂上一層均勻的焊錫膏，再小心的蒙上植球鋼網。把錫球慢慢倒在鋼網上，下面用陶瓷碗接住落下的錫球。用棉簽搙均勻，并除去多余的錫球。少數沒有錫球的網孔，用鑷子夾住錫球放進去，最后就成成品了（圖14）。

圖14

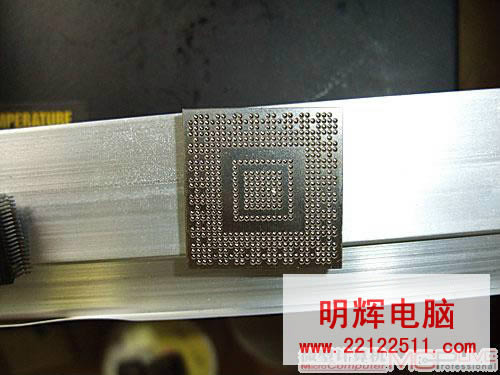

    鋼網不要取下，熱風槍調到350℃，風力3檔。把顯卡固定好，均勻加熱。觀察到錫球全部變亮并有緩慢蠕動下沉?xí)r，再均勻加熱5秒鐘即可。自然冷卻15分鐘后，取下鋼網，可以看到錫球基本已經到位。用牙刷和酒精清洗焊盤，虛焊的錫球也會馬上掉下來。缺少錫球的位置用鑷子夾錫球補上，注意要再涂層焊錫膏，不用上鋼網，直接再用熱風槍加熱。最后用數碼相機拍照放大，或用放大鏡檢查各個錫球是否大小和高度幾乎絕對一致。不合格的，哪怕只有一顆，就要用電烙鐵配合吸錫帶刷掉，然后再植球、檢查、清潔、風干。如此重復，直到錫球重植完美。一般來說，這個過程需要1～2小時。最后得到完美植球的顯卡。

    Step4：顯卡的回流焊

    將芯片對準顯卡原來在主板上的位置，即顯卡芯片邊緣與白色四邊形方框幾乎絕對一致（圖15）。

圖15

    回顧一下之前設計的控制溫度曲線（圖4），這個溫度對時間的函數嚴格來說是為回流焊服務的。

    與之前取下顯卡芯片的步驟一樣，首先干燥整個主板。預熱臺不開加熱，風干半小時，顯卡芯片也風干半小時。

    然后，在主板焊板上均勻的涂一層焊錫膏，可以適量多涂一點。顯卡正面朝上并對準顯卡方框，再用一塊一元硬幣壓在顯卡芯片上提供適量的壓力以促進焊接。調整支架水平，預熱臺起始溫度100℃，熱風槍起始溫度100℃，風力4檔，預熱5分鐘。

    預熱完成后，就開始按照回流曲線進行操作了，整個過程與之前取下顯卡芯片很相似。準備好秒表，每秒鐘同步旋轉預熱臺和熱風槍的溫度控制旋鈕，模擬溫度控制曲線。預熱臺到250℃時，只旋轉熱風槍的溫度旋鈕。熱風槍275℃維持一分鐘，并合理的移動風嘴，使顯卡均勻受熱。最后，在半分鐘內熱風槍勻速調整到425℃，維持5秒，感覺焊錫膏有沸騰的趨勢，一元硬幣有下沉后，果斷關閉所有加熱設備的加熱功能，用余風冷卻主板。最后用萬用表測試是否焊接成功（具體方法是測量主板顯卡位置附近一些相關檢測點的電阻，檢測點的位置和典型阻值最好參考一下相關的專業資料），或干脆直接把機器拼裝起來看是否成功。到此，BGA返修基本完成。

    如果不成功，很可能是加熱溫度不夠，可適量提高加熱溫度上限，進行再加焊。方法是在之前的基礎上，在顯卡邊緣注入適量焊錫膏，再走一遍控制溫度曲線。一般加焊一兩次就能成功，實在不行，全部重做，務必注意清潔、干燥、風干等步驟不能省略。

    焊接過程中的一些注意事項和技巧

    1.最需要耐心和細心的就是植球了，這是決定成敗的關鍵。如果錫球中有一個大小或高度與其它的不一樣，就要想辦法修正。有瑕疵的錫球會影響B(tài)GA的成功率和長期可靠性，所以務必要修復。修復前要先除去有瑕疵的錫球。考慮到電烙鐵頭相對錫球來說體積太大，不太可能剛好只碰到單個的瑕疵錫球，所以只好用電烙鐵配合吸錫帶除去包含瑕疵錫球的盡可能小的一整片錫球。若不小心碰到了計劃外要除去的錫球，那么這個錫球要等同于瑕疵錫球一樣處理。然后再重新給除去后的錫球位置植球，視修復植球的面積大小決定是否用鋼網植球，再次植球的最后加熱一定要充分和完全，加熱要照顧到所有錫球以保證錫球高度一致。

    2.吸錫帶的使用技巧：建議大家用一點剪一點，盡量用新的吸錫帶來吸錫。如果吸錫帶不怎么吸錫，就涂一點焊錫膏在吸錫帶上，效果會好很多。另外要避免電烙鐵頭直接接觸焊盤，以免燒壞焊盤使焊盤脫落。最后要注意用酒精和海綿清洗掉殘余焊錫膏并充分干燥。

    3.茶色隔熱膠帶的使用技巧：茶色膠帶耐熱，但是不隔熱，貼在元件表面，元件照樣受熱。考慮到熱量來源主要不是熱輻射而是熱風的熱傳遞，所以用茶色膠帶來引導熱風的流向就能正確的保護好元件。具體做法是，膠帶的一小半面積貼在元件靠向焊盤的那一邊的邊緣，另一半讓它翹起來用來隔離熱風直接加熱的空間。)

    另外，為保護對溫度變化極其敏感的芯片，還要在芯片表面直接貼兩層茶色膠帶以防止熱風的直接加熱損壞芯片的內部結構，例如顯卡芯片上。

    4.最后重新組裝筆記本電腦時，部分機型可以在顯卡核心和散熱片之間加上銅片，以加強顯卡散熱效果。（具體操作方法請參閱本刊10月下刊128頁《軟硬兼施——徹底解決高配獨顯筆記本電腦黑屏斷電故障》一文）

    需要指出的是，筆者的機器是因?yàn)轱@卡脫焊導致花屏，所以不用買新顯卡。但如果是顯卡芯片出現故障或者損壞，就需要購買新的顯卡來做BGA了。根據筆者的經驗，如果出現故障的顯卡是
NVIDIA GeForce 8400MGS或者8600MGS等存在缺陷的芯片，就要更換為對應的無缺陷改進版芯片。例如編號為G86-630-A2的顯卡芯片，要對應換成編號為G86-631-A2的無缺陷版本芯片，方無后顧之憂。

    5.由于筆者此次BGA實驗的主板是已經做過一次有鉛BGA的顯卡芯片，所以拆芯片時溫度較低、時間較短。如果是沒有做過BGA返修的無鉛工藝的主板,那么拆芯片時要適量提高預熱臺的最高控制溫度才能把芯片順利取下，經過筆者在這之后對另一塊主板的實驗，驗證預熱臺的最高控制溫度要提高到350℃才能成功。并可以合理推斷，如果要拆焊的芯片面積較大，那么預熱臺的控制溫度也要適量提高。

   后記

    其實筆者自己動手做BGA返修也是第一次，沒有任何經驗可以借鑒，但一次就成功說明這種方法是切實可行的。只要有足夠的勇氣和耐心，再加上較強的動手能力，就能夠把這個大多數玩家看來很棘手的“紙老虎”拿下。當然，這種方式存在著較高的風險，特別是在重植錫球和進行回流焊時對操作者的技術水平要求較高，大家在動手時一定要多加小心。不論如何，只要以科學嚴謹?shù)姆椒�為指�?dǎo)，以平和耐心的心態來操作，筆者相信那些想自己動手的朋友也一樣會成功！
